Como projetar uma estufa de vidro de paisagem alta? Um estudo de caso de uma estufa de vidro com altura de 10 metros no ombro
Estufas de vidro de paisagem referem-se a estufas de vidro altas e grandes usadas para exibição de paisagem, plantio de plantas altas de paisagem, restaurantes ecológicos de lazer, locais de jardim botânico, centros de recepção de parques, etc. , e grande comprimento e largura. Portanto, a estrutura da estufa de vidro e os requisitos de ventilação e resfriamento do espaço interno são muito altos. Hoje, compartilharei com vocês uma análise de caso de uma grande estufa de vidro. Nós principalmente da topografia e materiais estruturais de efeito estufa para lhe trazer uma análise.
1. O canteiro de obras e uso da estufa de vidro paisagística O canteiro de obras da estufa de vidro é Hubei, próximo à área urbana. O proprietário reservou um espaço aberto no centro de seu jardim botânico para a estufa de vidro paisagístico, e o planejamento interno é para paisagismo de lazer. Existe também um restaurante ecológico e um centro de jogos. O clima da cidade de Shiyan é quente no verão e dura muito tempo, por isso é particularmente importante fazer um bom trabalho de ventilação e resfriamento.
2. O tamanho do projeto da estufa de vidro é de 84 metros de leste a oeste, 12 metros por vão é dividido em 7 vãos, 128 metros de norte a sul e 8 metros para a baía, dos quais 128 metros são divididos em 64 metros na zona sul e o terreno tem 2 metros de altura, e a zona norte tem 2 metros de altura. O terreno de 64-metros tem dois metros de comprimento. No entanto, como nossa estufa está localizada em um local baixo no centro de todo o jardim botânico, para que os turistas vejam a paisagem da estufa de vidro na montanha, é um efeito total. Portanto, a altura da coluna do lado sul é de 10 metros, a altura da coluna do lado norte é de 88 metros e o topo da estufa tem 10 metros de altura. Parece plano e dá um efeito visual impressionante.

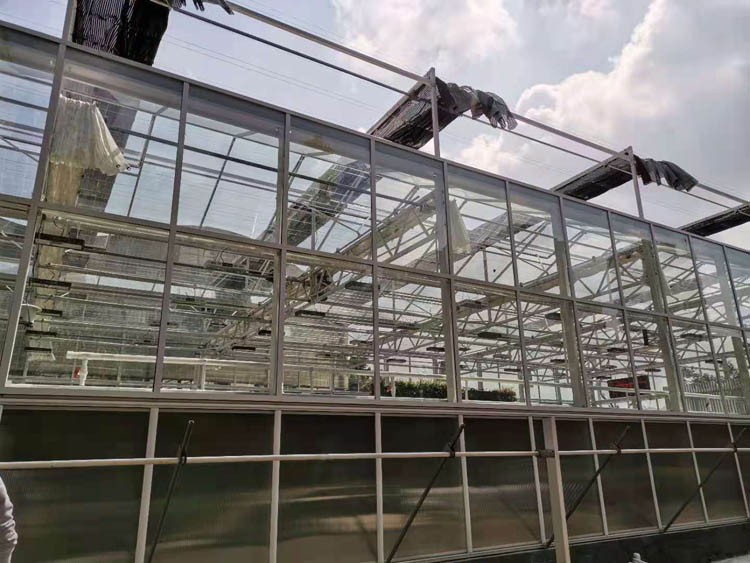

3. Sistema de estufa de vidro paisagístico e especificações de material A estufa de vidro paisagístico tem sistema de sombreamento externo, sistema de sombreamento interno, sistema de resfriamento de cortina de água do ventilador, estrutura de aço galvanizado a quente conexão de parafuso no local, cercado por vidro temperado oco azul Ford e cobertura superior com painéis solares SABIC Imported. Entre eles, como a distância leste-oeste da estufa é de 84 metros, o que excede a distância limite de resfriamento da cortina de água do ventilador, adotamos o método de pendurar a cortina de água no meio, instalando ventiladores nas paredes leste e oeste, e ventilação de pico escalonada para resfriamento.
As especificações das colunas da estufa são 200*200*5.0 tubos quadrados galvanizados por imersão a quente, as treliças superior e inferior das vigas da estufa são 60*60* 2.5, a espessura da calha da estufa é de 2,5 mm * 375, os feixes de manutenção circundantes são 50 * 50 * 2,0 e as colunas externas do pára-sol da estufa e o feixe transversal são 50 * 50 * 2,0. O vidro circundante é temperado oco de camada dupla 5 mais 9 mais 5 e a camada externa é revestida com azul Ford. O material de cobertura superior é um painel solar oco importado de 8 mm, que é leve, com alto isolamento térmico e fator de segurança, e é fixado por perfis de alumínio.
